Débitmètre d’air défectueux : symptômes, diagnostic et réparation

Votre voiture perd en puissance, tousse à l'accélération et crache de la fumée noire ? Le débitmètre d'air (MAF, pour Mass Air Flow) fait partie des pièces à vérifier en priorité. Cette panne est relativement fréquente après 100 000 km et provoque des symptômes similaires à un turbo défaillant.

La bonne nouvelle : dans un cas sur trois, il suffit d’un simple nettoyage pour résoudre la panne. Alsapieces.fr vous explique comment identifier ce problème, affiner le diagnostic et réparer.

Débitmètre d’air défectueux : une panne sans signe typique

Quand le débitmètre d’air tombe en panne, il ne claque pas, ne fuit pas, ne fume pas. Il va simplement fausser les mesures. Et tant que ces mesures restent plausibles, le calculateur moteur ne réagit pas. Dans un cas sur deux, aucun voyant ne s’allumera sur votre tableau de bord. Du moins, pas avant quelques dizaines, voire centaines de kilomètres.

Et comme les mesures du débitmètre d’air contribuent au bon dosage du carburant, le moteur va progressivement se dérégler, mais avec des symptômes qui peuvent changer d’un véhicule à l’autre, d’un style de conduite à l’autre, et même en fonction de la température extérieure :

• Par temps froid, le moteur peut devenir paresseux ;
• Par temps chaud, il compensera par une surconsommation.

Beaucoup de conducteurs pensent d’abord à un turbo fatigué ou à un injecteur qui tire. Comme nous allons le voir, c’est plutôt une conjonction de symptômes plus ou moins visibles qui fera suspecter un débitmètre d’air défectueux.

Symptôme 1 : la voiture manque de puissance, surtout à l’accélération

C’est généralement le premier signe ressenti par le conducteur. Le moteur monte bien dans les tours, mais il manque de vigueur. L’accélération paraît étouffée, comme si le turbo s’était « endormi » ou que le moteur tirait trop d’air chaud.

Quand le MAF mesure mal le flux d’air, il envoie une valeur erronée au calculateur qui va alors réduire l’injection pour éviter de trop enrichir le mélange.

• Sur un diesel, la perte se sent surtout entre 1 500 et 2 500 tr/min ;
• Sur un essence, la réponse à la pédale devient molle et le régime peine à monter.

Symptôme 2 : à-coups et « trous » à l’accélération

La voiture avance par saccades, comme si quelqu'un pompait sur l'accélérateur à votre place. Ces à-coups surviennent là encore en reprise, à bas régime (entre 1 500 et 2 500 tours sur les diesels) et lors des accélérations franches depuis l'arrêt. Vous sentez le moteur tirer, puis hésiter, puis tirer à nouveau de manière brutale.

En réalité, le MAF est en train d’envoyer des valeurs erratiques. Le calculateur ajuste l'injection 15 à 20 fois par seconde pour compenser ces données instables. Chaque ajustement crée une variation brutale de couple moteur, d'où ces secousses très désagréables qui traversent tout l’habitacle. Les passagers à l’arrière seront les plus malmenés !

Les à-coups empirent généralement sur 2 à 3 semaines avant que d'autres symptômes n’apparaissent. Chaque secousse malmène l'embrayage et la transmission. Au volant, vous devez anticiper ces ratés et doser l'accélérateur avec prudence avant de vous arrêter.

Symptôme 3 : ralenti instable et calages à répétition

Plutôt que de rester stable autour de 750 à 800 tours, le régime moteur oscille entre 600 et 1 000 tours au ralenti. Aux feux rouges, le moteur tremble, vibre, puis cale parfois sans prévenir. Le redémarrage devient laborieux et nécessite plusieurs tentatives, surtout par temps froid.

Sur certains diesels équipés de « Start & Stop », la fonction se désactive automatiquement dès que le ralenti devient instable.

Ce qui se passe en réalité : le débitmètre ne mesure pas correctement le (faible) flux d'air au ralenti. Le calculateur alterne entre « trop » et « pas assez » de carburant pour tenter de stabiliser le régime. Quand l'écart devient trop important, le moteur décroche et s'arrête net… avec les risques que vous connaissez :

• En manœuvre, le moteur cale lors des créneaux, ce qui devient dangereux en circulation dense ;
• Dans les embouteillages, les calages répétés génèrent du stress et des coups de klaxon derrière vous ;
• Dans les ronds-points, vous risquez une perte de puissance brutale en pleine courbe.

Symptôme 4 : fumée noire à l'échappement

Des volutes noires et grasses s'échappent du pot d'échappement quand vous accélérez. Vous les voyez bien dans votre rétroviseur central quand elles remontent le long de votre voiture. Le véhicule qui vous suit les voit parfaitement. Ces fumées laissent des traces de suie sur votre pare-chocs arrière après quelques centaines de kilomètres.

C’est logique : le calculateur injecte davantage de carburant pour compenser et maintenir le bon ratio air – carburant. Ce surplus ne brûle pas complètement dans les cylindres et ressort sous forme de particules noires. Sur diesel, la fumée est épaisse et très noire, avec une odeur âcre caractéristique. Sur essence, elle tire vers le gris foncé tout en étant un peu moins visible.

Attention : ce symptôme doit vous pousser à agir rapidement. Vous risquez de colmater votre filtre à particules (FAP) à court terme.

Symptôme 5 : la surconsommation de carburant

Un débitmètre d’air défectueux… ça fait mal au portefeuille ! En effet, vous allez faire le plein quasiment deux fois plus souvent que d’habitude.

Faites le test sur un trajet que vous connaissez par cœur (conduite fluide). Vous verrez que la consommation en temps réel passe de 6 L / 100 à 9 voire 10 L / 100. Autre scénario : votre ordinateur de bord peut même afficher des valeurs complètement farfelues. Par exemple 3 L / 100 en pleine accélération, ou 15 L / 100 au ralenti. Le calculateur ne comprend plus rien aux données qu’il reçoit :

• Soit il noie le moteur en permanence ;
• Soit il tente de compenser des écarts imaginaires en augmentant les doses à chaque cycle.

Dans les deux cas, vous brûlez du carburant pour rien.

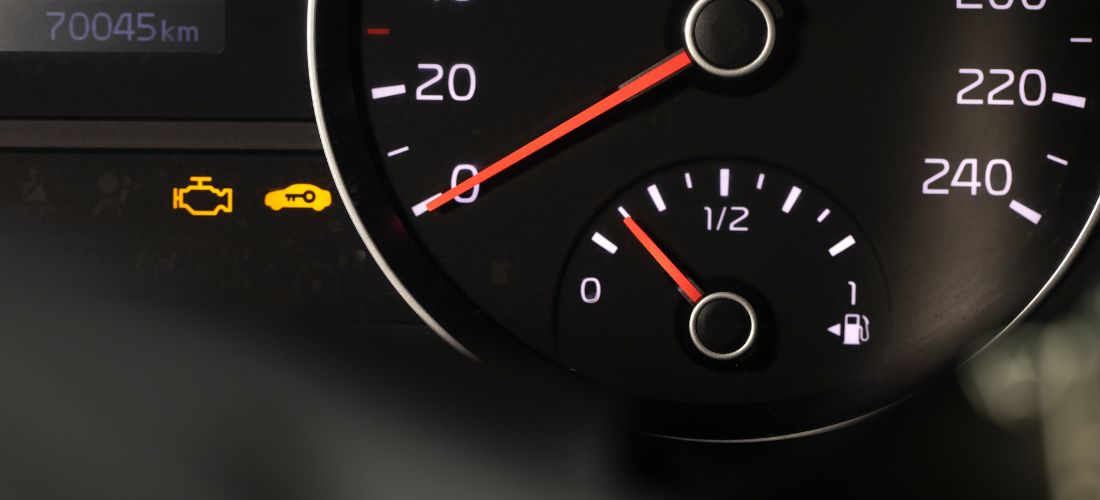

Symptôme 6 : le voyant moteur s'allume et le mode dégradé se déclenche

Le voyant moteur (orange fixe) peut s'allumer sur le tableau de bord. Sur les modèles récents, un message plus ou moins clair peut accompagner le voyant :

• « Défaut système antipollution » chez Peugeot et Citroën ;
• « Anomalie moteur » chez Renault ;
• « Engine management » chez BMW, etc.

Le mode dégradé peut se déclencher quelques dizaines de kilomètres plus tard. Vous aurez une chute de puissance de l’ordre de 50 à 70 %. Le régime maximal plafonne à 3 000 tours et les dépassements deviennent compliqués, voire impossibles sur autoroute.

Attention : ne roulez pas indéfiniment avec ce voyant allumé. Au-delà de 500 km en mode dégradé, vous risquez d'endommager le catalyseur et même le turbo.

4 techniques pour être sûr que le débitmètre d’air est bien en cause

Avant de vous lancer dans le diagnostic, gardez en tête que plusieurs pièces peuvent provoquer des symptômes similaires, notamment la vanne EGR, une fuite sur la durite d'admission ou un problème au niveau du capteur de position papillon. Il peut même s’agir d’injecteurs en fin de vie ou d’un turbo très encrassé. Voici 4 techniques pour affiner le diagnostic.

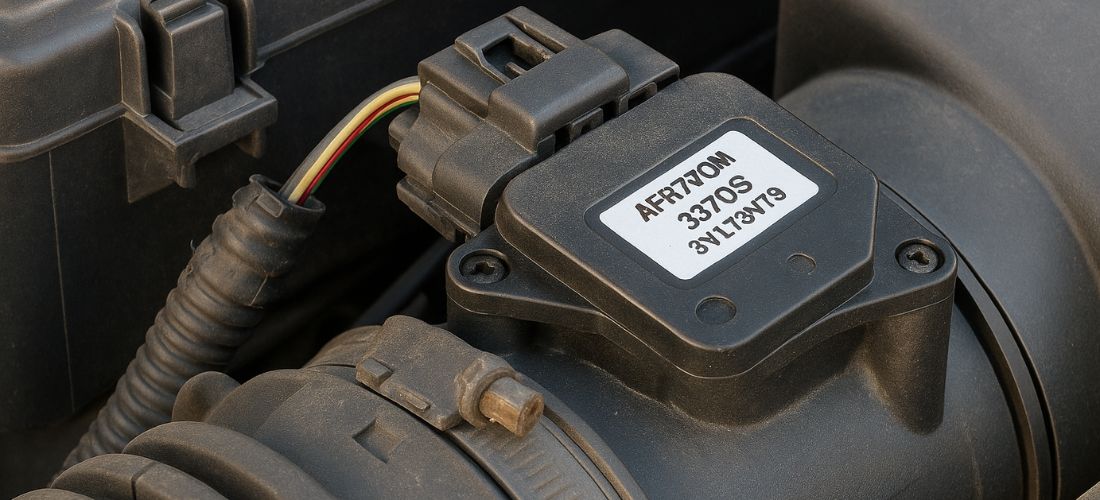

Technique 1 : débrancher le connecteur du débitmètre moteur tournant

Moteur au ralenti, capot ouvert, localisez le débitmètre sur la durite d'admission (juste après la boîte à air). Débranchez le connecteur électrique en appuyant sur le clip de sécurité. Si les symptômes s'atténuent ou disparaissent immédiatement, c’est bien le débitmètre d’air qui pose problème !

Le calculateur passe alors en mode secours et utilise des valeurs fixes programmées en usine. Ces valeurs de secours sont souvent plus cohérentes que les données erronées envoyées par le débitmètre défaillant. Le ralenti se stabilise et les à-coups diminuent.

Technique 2 : lire les codes erreur avec une valise OBD

Branchez une valise OBD sur la prise diagnostic. Elle est probablement située sous le volant, côté gauche. Si vous avez un doute, consultez notre article sur la localisation de la prise OBD.

Lancez un scan complet des codes défauts. Si les codes P0100, P0101, P0102, P0103 ou P0104 apparaissent, le débitmètre est alors directement mis en cause :

• P0100 signale un circuit de débitmètre complètement défaillant, avec une connexion électrique rompue ou un capteur mort ;
• P0101 indique que les valeurs mesurées sont incohérentes avec celles des autres capteurs du moteur ;
• P0102 révèle un signal trop faible, généralement causé par un encrassement du fil ou de la plaque de mesure ;
• P0103 pointe un signal trop élevé, signe d'un court-circuit ou d'un capteur grillé ;
• P0104 traduit un signal intermittent, souvent lié à un faux contact ou un connecteur oxydé.

Effacez les codes défauts, roulez une dizaine de minutes, puis rescannez. Si P0101 ou P0102 reviennent, il faudra nettoyer le débitmètre d’air et refaire un test. Si vous avez un code P0100 ou P0103, vous allez probablement devoir remplacer votre débitmètre d’air.

Technique 3 : analyser les données en temps réel avec la valise OBD

Si votre valise OBD dispose de la fonction « Live Data » ou « Données en temps réel », sélectionnez le paramètre « MAF sensor » ou « Débit air massique ».

Moteur au ralenti à chaud, vous devez lire entre 2 et 5 g/s sur un essence, et entre 3 et 7 g/s sur un diesel. Voici la règle à connaître : la valeur au ralenti doit être (relativement) proche de la cylindrée de votre moteur. Par exemple, un moteur 3.4 L affichera entre 3.3 et 4.7 g/s, un 2.0 L environ 2 à 3 g/s.

Avec une accélération franche, les valeurs doivent monter progressivement jusqu'à 60 - 150 g/s selon la cylindrée, sans à-coups ni blocages :

• Si les valeurs restent figées (courbe plate) ;
• Si vous constatez des sauts brutaux (5 g/s puis 50 g/s d'un coup) ;
• Ou si la lecture tombe à 0 g/s…

C’est bien le débitmètre d’air qui pose problème. En effet, en situation normale, il faut voir une courbe fluide et progressive qui suit vos mouvements sur l’accélérateur.

Technique 4 : inspecter visuellement le débitmètre

Cette technique est réservée aux bricoleurs qui ont quelques connaissances en mécanique. Moteur éteint et bien refroidi, localisez le débitmètre sur la durite d'admission, juste après la boîte à air. Dévissez les colliers de serrage ou retirez les clips qui le maintiennent, puis sortez-le délicatement de son emplacement.

Vérification 1 : débranchez le connecteur électrique en vérifiant l'état des broches : si elles sont oxydées, verdâtres ou corrodées, le signal électrique passe mal et le calculateur reçoit des données instables.

Vérification 2 : regardez ensuite à l'intérieur du débitmètre avec une lampe torche. Vous devez apercevoir un fil chauffant ultra-fin (comme un cheveu) ou une petite plaque rectangulaire, selon la technologie embarquée dans votre véhicule :

• Si ce fil ou cette plaque est recouvert d'une pellicule grasse, de poussière collante ou de résidus d'huile, les mesures seront faussées. Cet encrassement provient souvent des vapeurs d'huile moteur qui remontent par le reniflard ou des filtres à air sport graissés. Dans ce cas, un nettoyage au spray pour contact électronique peut suffire à régler le problème.
• Si le fil chauffant est cassé, tordu ou si vous constatez des fissures sur la plaque de mesure, le débitmètre est mort et le remplacement devient obligatoire.

Vérification 3 : contrôlez l'état du joint torique qui assure l'étanchéité. S'il est craquelé ou aplati, de l'air non mesuré peut entrer après le débitmètre et fausser toutes les mesures.

FAQ : tout savoir sur le débitmètre d’air

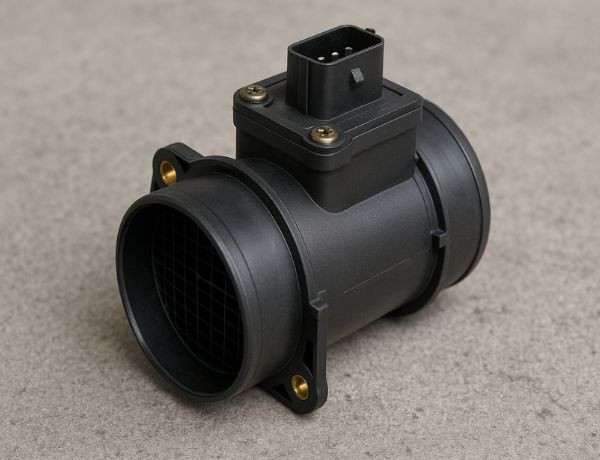

Qu'est-ce qu'un débitmètre d'air, exactement ?

C’est un capteur qui mesure la masse d'air entrant dans le moteur, exprimée en grammes par seconde (g/s). Cette information permet au calculateur d'injecter la bonne quantité de carburant pour obtenir le ratio idéal de 14,7 kg d'air pour 1 kg d'essence. Plus l'air est dense et rapide, plus le refroidissement est important, plus le calculateur doit envoyer de courant pour maintenir la température constante.

Où se situe-t-il dans le circuit d'admission ?

Toujours entre le filtre à air et le collecteur d'admission. Plus précisément, il se trouve juste après la boîte à air (qui contient le filtre) et avant le turbo sur les moteurs suralimentés, ou avant le boîtier papillon sur les moteurs atmosphériques. Pour le repérer, il suffit de suivre la grosse durite qui sort de la boîte à air. Il est généralement dans les 20 à 30 premiers centimètres sous forme d'un boîtier cylindrique ou rectangulaire noir avec un connecteur électrique.

Tous les véhicules ont-ils un débitmètre d’air ?

Les véhicules diesel depuis 1995 et essence depuis 2000 en possèdent systématiquement un. Avant, les systèmes d'injection utilisaient d'autres méthodes de calcul moins précises. Quelques exceptions : les motos utilisent souvent un capteur MAP à la place, les véhicules de collection avec carburateur n'en ont pas, et certains modèles essence entrée de gamme jusqu'en 2005 (comme la Fiat Punto 1.2 et certaines Clio 1.2) n’ont pas de débitmètre.

Quelle différence avec le capteur MAP ?

Le débitmètre (MAF) mesure directement la masse d'air qui entre dans le moteur en grammes par seconde. Le capteur MAP (Manifold Absolute Pressure) mesure la pression dans le collecteur d'admission et calcule indirectement la quantité d'air à partir de cette pression, de la température et du régime moteur. Le débitmètre est plus précis mais plus fragile (et plus cher).

Combien coûte le remplacement d'un débitmètre d'air ?

Entre 60 et 180 euros pour la pièce seule en adaptable selon les marques (Bosch, Pierburg, VDO, Valeo). Les pièces d'origine constructeur coûtent plus cher : comptez 120 à 220 euros chez Peugeot ou Citroën, 180 à 300 euros chez Volkswagen ou Audi, et 250 à 400 euros chez BMW ou Mercedes. Ajoutez 60 à 100 euros de main-d'œuvre si vous passez par un garage, soit un total de 120 à 500 euros selon la marque et le type de pièce. Dans un cas sur trois, un simple nettoyage au spray contact électronique suffit (et ne vous coûtera que 10 à 15 euros).

Combien de temps ou de kilomètres peut-on rouler avec un débitmètre d'air défectueux ?

Vous pouvez rentrer au garage, mais pas plus. Le calculateur passe en mode dégradé avec une surconsommation de 30 à 50 % et vous avez un risque d'encrassement rapide du FAP sur les diesels, sans parler de la perte de puissance. Au-delà de 500 km avec le voyant moteur allumé, vous risquez d'endommager le catalyseur et même le turbo.

Quelle est la durée de vie moyenne d'un débitmètre ?

Entre 150 000 et 200 000 km sur les véhicules bien entretenus avec des filtres à air papier d'origine changés régulièrement. Les débitmètres peuvent tenir 300 000 km sans problème si vous roulez principalement sur autoroute avec un entretien rigoureux. À l'inverse, avec un filtre à air sport graissé et des trajets courts en ville, la durée de vie tombe à 80 000 - 100 000 km. La panne peut aussi survenir beaucoup plus tôt suite à un choc thermique (passage au lavage haute pression du compartiment moteur) ou à une infiltration d'eau dans le circuit d'admission.

Pourquoi certains débitmètres se salissent plus vite ?

À cause des filtres à air sport graissés ! La graisse qui permet de filtrer les particules fines se vaporise partiellement avec la chaleur et vient se déposer sur le fil ou la plaque de mesure du débitmètre. Les vapeurs d'huile moteur qui remontent par le reniflard du carter encrassent également le capteur, surtout sur les moteurs qui consomment de l'huile ou qui ont un système de recyclage des vapeurs défaillant.
