Changer ses injecteurs Common Rail ne se limite pas à une simple opération mécanique. Dès que vous installez un injecteur neuf, une étape cruciale s’impose : la programmation du code IMA. Ignorer cette séquence, ou la négliger, peut entraîner des conséquences immédiates sur le fonctionnement du moteur : ralenti instable, vibrations, perte de puissance, fumées à l’échappement, voire allumage d’un voyant moteur. De nombreux automobilistes, après avoir remplacé leurs injecteurs diesel, se retrouvent avec un calculateur moteur incapable de réguler correctement la quantité de carburant injectée, faute d’avoir codé la bonne référence. Ce code alphanumérique, propre à chaque injecteur, permet d’ajuster les paramètres d’injection haute pression dans la rampe commune, garantissant un dosage précis dans chaque chambre de combustion. Loin d’être un détail technique réservé aux spécialistes, la programmation des injecteurs concerne directement ceux qui souhaitent préserver la longévité de leur moteur diesel, qu’il s’agisse d’un TDI, DCI ou HDI. Ce guide vous montre pourquoi cette programmation est indispensable, comment elle s’effectue et quels outils sont nécessaires pour éviter toute panne coûteuse.

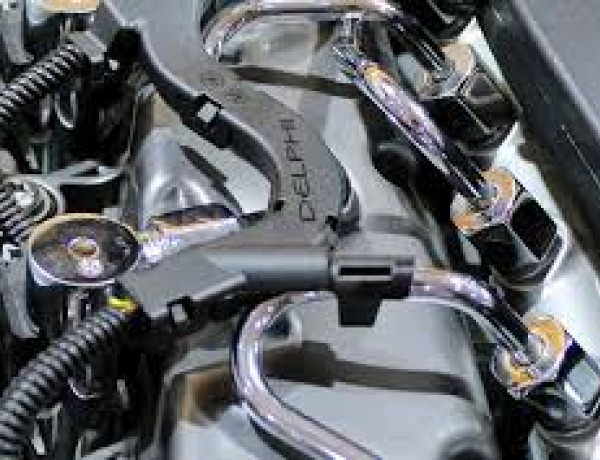

Changer un injecteur : pourquoi le code IMA est obligatoire
Symptômes et erreurs après remplacement sans codage
Lorsqu’un injecteur Common Rail est remplacé sans reprogrammation de son code IMA, le moteur diesel devient instable, malgré un montage conforme. Très rapidement, le conducteur peut constater un ralenti irrégulier, des à-coups à l’accélération, une surconsommation de carburant ou encore des fumées anormales à l’échappement. Ce comportement est le symptôme direct d’un désalignement entre les informations du nouvel injecteur et les attentes du calculateur moteur.
Le rôle de ce dernier est de piloter la pression d’injection dans la rampe commune (ou Common Rail), d’ajuster le temps d’ouverture de l’électrovanne, et de synchroniser chaque injection dans la chambre de combustion de chaque cylindre. En l’absence de codage IMA, le calculateur continue de se baser sur les anciennes valeurs, provoquant ainsi une erreur dans la quantité de carburant injectée, ce qui perturbe la combustion et l’équilibre moteur.
Ces dérèglements déclenchent souvent un voyant moteur, des messages d’alerte via la valise de diagnostic, et peuvent générer des codes défauts liés à la pression de carburant, à l’injection directe, ou au régulateur de pression. Le boîtier électronique interprète mal les signaux, créant un effet boule de neige sur tout le circuit d’alimentation.
Ce que la programmation IMA corrige concrètement
Le code IMA (Injection Multistage Adjustment) est un identifiant propre à chaque injecteur. Gravé ou imprimé directement sur son corps, ce code permet d’informer le calculateur des spécificités de l’injecteur en termes de débit, de temps d’ouverture et de répartition de pulvérisation. Chaque injecteur, même parmi les mêmes références, présente de légères variations de fabrication. Sans cette information, le moteur applique une moyenne, ce qui peut être préjudiciable sur le long terme.
En codant l’injecteur, on transmet au calculateur les données de tarage et de pulvérisation spécifiques à l’unité installée. Le moteur adapte alors la durée de l’injection, la phase d’allumage, la pression dans la pompe haute, et l’équilibrage entre cylindres. Ce calibrage est essentiel pour éviter les déséquilibres thermiques, réduire les émissions polluantes, éviter une montée en température anormale des soupapes ou du turbocompresseur, et garantir un cycle de combustion propre et optimisé.
En résumé, la programmation du code IMA n’est pas une formalité, mais une condition impérative pour garantir la fiabilité et les performances du moteur après changement des injecteurs.
Comment programmer un injecteur avec code IMA ?
Étapes pratiques et précautions
La programmation du code IMA n’est pas une simple formalité : elle nécessite de respecter une séquence précise pour que l’injecteur soit correctement reconnu par le calculateur moteur et intégré au circuit d’injection haute pression. Voici les étapes à suivre :
1. Lecture du code inscrit sur l’injecteur : ce code unique, gravé ou imprimé sur l’injecteur, contient les valeurs spécifiques de tarage, qui déterminent la quantité de carburant que chaque injecteur doit délivrer. Sans ce paramètre, le moteur risque un déséquilibre entre cylindres et une consommation de carburant élevée.
2. Accès à l’outil de programmation : une valise de diagnostic ou un logiciel spécialisé est indispensable. Selon le constructeur et le type d’injection diesel, il peut s’agir d’outils tels que Bosch ESI, Delphi DS, Autel, VAG‑COM ou les interfaces dédiées des marques (Mercedes, Ford, Volvo, etc.). Ces outils permettent d’entrer le code IMA directement dans le boîtier électronique.
3. Saisie du code dans le logiciel : au moment du démarrage du moteur, ou via un menu de programmation, le code IMA doit être saisi ou importé. Cela permet au calculateur de modifier les paramètres d’injection électronique pour compenser les légères variations de fabrication de chaque injecteur.
4. Validation et tests : une fois la programmation effectuée, il est essentiel de vérifier l’absence de codes erreur (via la valise) et de faire un test routier. La pression dans la rampe commune, le ralenti, et la réponse à l’accélérateur doivent être normaux.
⚠️ Une erreur de saisie, un code mal attribué à un cylindre ou un injecteur mal positionné peut entraîner des vibrations, des ratés d’allumage, une usure prématurée du turbo, de la culasse ou des soupapes.
Outils et méthodes recommandés
Pour programmer le code IMA de manière fiable, certains outils sont devenus des standards dans les ateliers :
· Valises multimarques avec fonctions spécifiques Common Rail.
· Logiciels constructeurs (Bosch, PSA, VAG, etc.) pour un accès complet aux fonctions de calibration.
· Interfaces piézoélectriques sur bancs de test pour vérifier la réaction des injecteurs avant montage définitif.
Peu importe l’outil utilisé, la règle d’or est de s’assurer que chaque injecteur reçoive le bon code, et que la pression d’injection soit cohérente avec les paramètres d’injection directe du moteur. Une étape souvent négligée par les garagistes non spécialisés ou lors de réparations faites « à l’arrache » peut conduire à des pannes coûteuses.
Comprendre le code IMA : structure, rôle, normes
Un identifiant essentiel pour chaque injecteur
Le code IMA (Injection Multistage Adjustment) est une chaîne alphanumérique propre à chaque injecteur Common Rail, déterminée lors du banc de test en usine. Il reflète les caractéristiques précises de l’injecteur : tolérances de fabrication, débit à différentes pressions, temps d’ouverture, réponse électromagnétique ou piézoélectrique. C’est un peu l’ADN du composant, utilisé pour adapter en temps réel la commande du calculateur moteur.
Chaque code permet d’ajuster précisément la pulvérisation du carburant, à travers la rampe d’injection, en tenant compte des tolérances naturelles de fabrication. Cette précision est cruciale dans un contexte où la pression d’injection peut dépasser les 1600 bars, et où la moindre variation de débit ou de temps d’injection affecte la combustion, les émissions et le ralenti moteur.
Format du code IMA et standards par constructeur
La longueur et la forme du code varient selon les marques et les technologies. Chez Bosch ou Delphi, le code comporte généralement entre 16 et 20 caractères. Il est imprimé sur une étiquette collée sur l’injecteur ou directement gravé sur le corps métallique. Dans un moteur diesel moderne de type TDI, DCI ou HDI, chaque injecteur est associé à un cylindre spécifique, et doit être programmé dans le bon ordre.
Les systèmes de type Common Rail avec injection directe sont les plus concernés, en raison des exigences de précision extrême. Dans un système piézo, la commande est encore plus sensible, ce qui rend la programmation du code IMA incontournable.
Les risques d’un codage absent ou incorrect
Un code IMA mal saisi, inversé entre deux injecteurs, ou tout simplement absent, entraîne un déséquilibre dans l’injection. Le calculateur pilote l’injecteur comme s’il s’agissait d’un autre modèle, ce qui provoque un dosage erroné de carburant, un cliquetis, voire un claquement dans les cylindres. À long terme, cela peut engendrer :
· Usure prématurée du moteur
· Vibrations excessives
· Fumées noires à l’échappement
· Défaillance de la vanne EGR, du FAP ou du turbocompresseur
· Allumage d’un voyant moteur et apparition de codes erreur (valise)
Reprogrammation et remplacement : cas particuliers, erreurs courantes
Quand faut-il reprogrammer un injecteur ?
La reprogrammation d’un injecteur via le code IMA ne se limite pas à une opération sur injecteur neuf. Plusieurs situations exigent une reprogrammation, même si l’injecteur n’est pas remplacé :
· Remontage d’un injecteur sur un autre cylindre sans respecter l’ordre d’origine
· Remplacement du calculateur moteur, d’un boîtier de gestion moteur, ou réinitialisation totale du système
· Mise à jour du logiciel moteur ou intervention lors d’une reprogrammation moteur (éthanol, performances, économie)
· Réparation ou réfection d’un injecteur en échange standard
Même sur des véhicules diesel à fort kilométrage (comme un Scénic, une Mégane ou une Ford Focus), ces opérations nécessitent une remise à zéro des anciens paramètres, suivie d’une saisie correcte du code IMA.
Les erreurs les plus fréquentes
De nombreux problèmes d’injection, de ralenti irrégulier, ou de perte de puissance peuvent être attribués à une mauvaise gestion des injecteurs au moment de leur installation ou de leur reprogrammation. Voici les erreurs classiques relevées en atelier :
· Saisie erronée du code IMA dans le calculateur (inversion de chiffres, code partiel, mauvais cylindre)
· Oubli de la programmation après le remplacement d’un injecteur reconditionné ou neuf
· Utilisation d’injecteurs incompatibles (modèle différent, absence de code IMA, ou version logicielle non reconnue)
· Connecteurs d’injecteurs mal enclenchés, ou capteur de pression non reconnecté
· Nettoyage insuffisant des conduits, provoquant des impuretés dans le système de carburant
Les conséquences peuvent être sérieuses : allumage du voyant moteur, mise en mode dégradé, consommation de carburant excessive, ou encrassement rapide du FAP. Pire, certains moteurs peuvent développer des claquements irréversibles dus à une mauvaise synchronisation entre le piston, la soupape et le cycle d’injection.
Bonnes pratiques et outils pour une programmation fiable
Respecter les procédures constructeur
Une programmation correcte d’un code IMA commence par le respect des consignes constructeurs. Chaque motorisation, qu’il s’agisse d’un TDI, DCI, ou Common Rail d’origine Bosch, Delphi, Siemens ou Denso, possède ses spécificités. Certains calculateurs imposent une séquence d’apprentissage, d’autres exigent une réinitialisation préalable du module d’injection.
Ne jamais procéder « à l’aveugle ». Un garagiste expérimenté prendra soin de :
· Identifier le type d’injecteur et le lien exact avec le cylindre correspondant.
· Vérifier la version logicielle du calculateur moteur.
· Disposer d’un accès complet via valise de diagnostic professionnelle, avec menus dédiés à la programmation des injecteurs.
Un simple oubli ou une mauvaise affectation du code IMA peut induire des ratés moteur, une mauvaise combustion, voire des dommages aux soupapes, pistons, ou à la culasse. Ces pièces sont coûteuses à remplacer.
Quels outils utiliser ?
Le matériel adéquat conditionne la réussite de la procédure. Voici les outils les plus utilisés dans les garages spécialisés :
· Valises multimarques (Autel, Launch, Delphi, Texa) avec option d’apprentissage injecteur
· Logiciels OEM (DiagBox pour PSA, VCDS pour VAG, IDS pour Ford, etc.)
· Interfaces banc de test pour lecture préalable ou validation du tarage injecteur
· Lecteurs de codes alphanumériques à reconnaissance optique pour éviter les erreurs de transcription
Astuce : Certains injecteurs affichent des codes effacés ou dégradés. Dans ce cas, le lecteur IMA avec OCR est indispensable pour récupérer le bon code sans approximation.
Bonnes habitudes lors de l’installation
Pour que la programmation soit pleinement efficace, l’installation mécanique de l’injecteur doit respecter les standards :
· Nettoyage rigoureux du puits d’injecteur
· Remplacement du joint cuivre ou joint torique selon le modèle
· Application du couple de serrage recommandé
· Vérification du retour de fuite, du capteur de pression, et du bon enclenchement du connecteur
Une fois le code IMA programmé et le moteur redémarré, les valeurs de pression (haute et basse) doivent être cohérentes. Une surveillance avec valise ou interface OBD permet de détecter toute anomalie dès les premiers kilomètres.
Ce qu’il faut retenir sur le codage des injecteurs
Programmation IMA : une exigence de précision
Dans l’univers de l’injection diesel haute pression, ignorer le codage IMA revient à mettre en péril l’équilibre mécanique et électronique du moteur. Cette procédure, bien que trop souvent négligée ou sous-estimée, conditionne la précision de la pulvérisation de carburant, la qualité de la combustion, et la longévité des organes internes : injecteurs, pompe haute pression, turbo, EGR, filtre à particules.
En d’autres termes, la programmation du code IMA est le lien essentiel entre la mécanique (injecteur, chambre de combustion, rampe, cylindre) et l’électronique embarquée (calculateur, électrovanne, régulateur). Elle garantit que chaque injecteur délivre la bonne quantité de carburant, au bon moment, sous la bonne pression.
Ne pas programmer, c’est risquer de tout fausser
Un injecteur reconditionné, un échange standard, ou même une simple inversion entre deux cylindres sans mise à jour du calculateur, suffisent à :
· Fausser le dosage de carburant
· Entraîner un démarrage difficile
· Augmenter les émissions polluantes
· Déclencher un mode dégradé
· Provoquer une consommation excessive
· Usurer prématurément les organes sensibles du moteur
À cela s’ajoute un impact direct sur le coût des réparations et la fiabilité du véhicule.
Vers une maintenance plus rigoureuse
Les moteurs diesel modernes, de plus en plus complexes et sensibles aux tolérances, imposent une rigueur accrue lors des interventions. Programmer un code IMA ne doit plus être considéré comme une option, mais comme une étape incontournable du remplacement d’injecteurs.
Il s’agit là d’un investissement préventif : quelques minutes avec une valise diagnostic et un code correctement saisi permettent d’éviter des milliers d’euros de pannes liées à une mauvaise injection.
